De geschiedenis van data visualisatie in vogelvlucht

Dit artikel is een kort overzicht van een paar hoogtepunten uit de geschiedenis. Het is een samenvatting van alle artikelen die al eerder door mij gepubliceerd zijn op deze blog. En is bedoeld als een summier maar compleet overzicht met onderstaande conclusie als resultaat:

Conclusie

Wanneer je de ontwikkelingen in datavisualisatie vergelijkt met die van de maatschappij zie je dat er vooral grote ontwikkelingen op het gebied van data visualisatie plaats vonden vlak na grote overgangen in de maatschappij.

Vlak na het industriële tijdperk bijvoorbeeld, eind 18e - begin 19e eeuw, was er een enorme opbloei van data visualisatie.

En sinds het post-industriële tijdperk de opkomst van de personal computer (In 1983 introduceerde IBM zijn eerste Personal Computer in Nederland.) zie je een toename de verschillende visualisatie technieken (wordclouds, treemaps, spreadplots).

Vandaag de dag volgen zowel de technologische als maatschappelijk ontwikkelingen elkaar in hoog tempo op. Computers worden steeds sneller, hebben steeds meer rekenkracht om ingewikkelde berekeningen uit te voeren. Het delen van informatie, het participeren hierin, rijke internet applicaties is steeds meer een gemeengoed. Het valt buiten de scope van mijn artikel om in te gaan op de huidige enorme technologische ontwikkeling maar het zal zeker van grote invloed zijn op de datavisualisatie en het presenteren van gegevens. Het is een goed moment om nu te gaan kijken naar de nieuwe mogelijkheden.

Voor de 17e eeuw

Michael Friendly (2007) heeft een chronologisch overzicht gemaakt van mijlpalen in thematische cartografie, statistische grafieken en andere datavisualisaties tot nu toe. Visualisaties vinden volgens hem vooral de oorsprong in geometrische diagrammen, kaarten en in tabellen met sterren standen. Hij noemt als reden de opkomst van nieuwe technieken en navigatie instrumenten in de 16e eeuw.

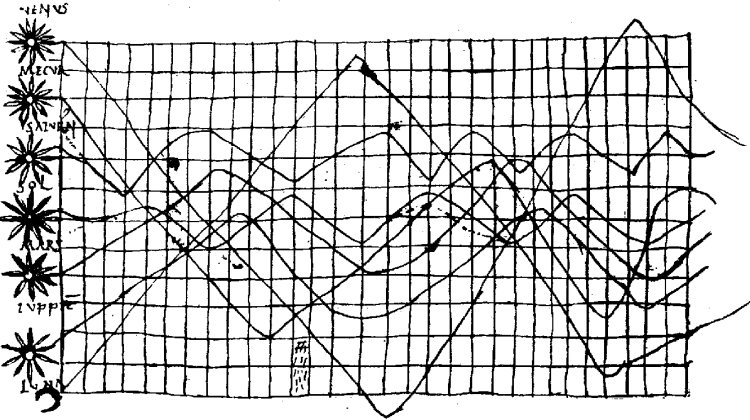

Voorbeelden zijn een diagram uit de 14e eeuw te bekijken waarin een onbekende astronoom de beweging van de planeten over een bepaalde periode heeft geïnventariseerd.

En de Catal Hyk stadsplattegrond als oudste (6.200 BC) welke te zien is in het Konya museum in Turkije (afbeelding 2).

De 17e eeuw

Deze eeuw kenmerkte zich vooral door het in kaart brengen van afstanden, territoriale afbakeningen, astronomie. Het gebied van schatting, waarschijnlijkheid, demografie en andere statistische begrippen ontwikkelde zich.

Voorbeeld is Michael van Langren's (1644) verbeelding van 12 verschillende bepalingen van de geografische lengte tussen Toledo en Rome. Het is waarschijnlijk de eerste weergave van statistische data (afbeelding 3).

En Christiaan Huygens grafiek die de levensverwachting als grafiek weergeeft (afbeelding 4).

De 18e eeuw: het experimenteren met vorm

In deze eeuw probeert men vooral de gezondheid, geologie, economie en demografie in kaart te brengen. En doordat er meer data beschikbaar komt zie je nieuwe vormen van visualiseren ontstaan.

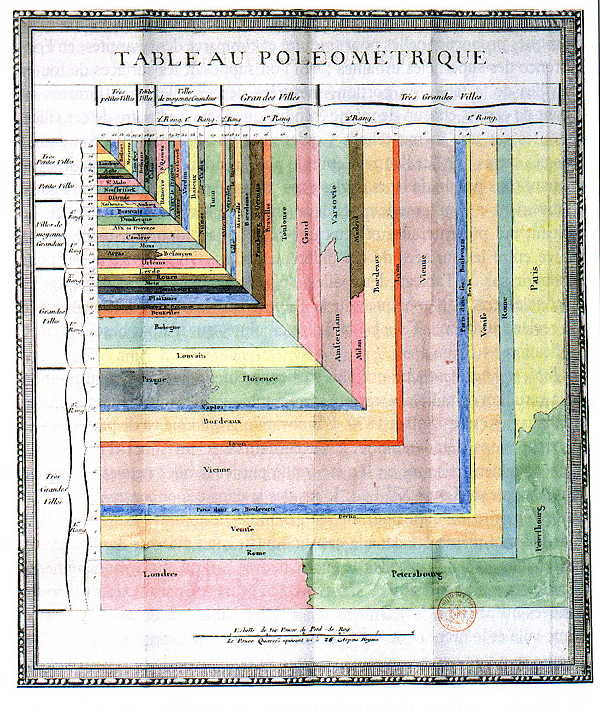

Voorbeelden zijn de 'Essai d'une table polomtrique' van Charles de Fourcroy (1782) waarbij proportionele geometrische figuren (rechthoeken) gebruikt worden om demografische hoeveelheden te vergelijken (afbeelding 5).

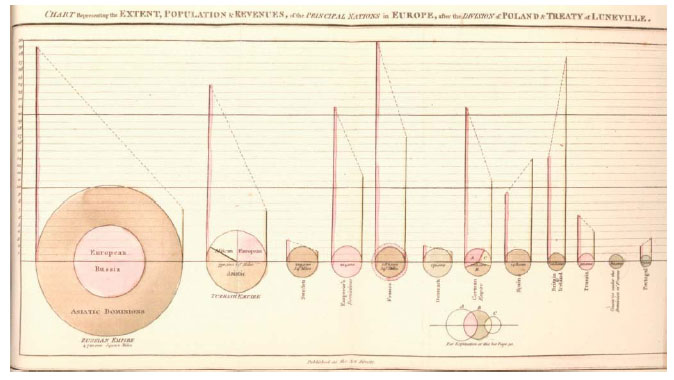

En een figuur van William Playfair welke in de linkeras en -lijn per cirkel de bevolking en in de rechteras en -lijn per cirkel de belasting laat zien. Zie artikel 'Mijlpaal in de data visualisatie'.

Begin 19e eeuw

In deze periode zien we dankzij de ontwikkelingen in de 18e eeuw een explosieve groei van statistische grafieken en thematische kaarten.

Voorbeeld is de eerste choropleet kaart, dat is een kaart waarin kwantitatieve ruimtelijke gegevens met behulp van de arcering of het kleuren van bepaalde gebieden of percelen wordt weergegeven, is waarschijnlijk de 'Carte de la France obscure et la France éclairée' van Charles Dupin (1826) (afbeelding 7). Zie artikel 'Opkomst statistische visualisaties en thematische plattegronden (1800 - 1850)'.

Tweede helft 19e eeuw: het gouden tijdperk voor datavisualisatie

In deze periode heeft Minard de verliezen van Napoleons leger tijdens de tocht naar Moskou gevisualiseerd in de, volgens Edward Tufte, 'beste statistische grafiek ooit gemaakt'.

Het is een kaart, die berucht is om de hoeveelheid informatie (geografische locatie inclusief namen van steden en rivieren, tijd (alleen op de terugtocht), temperatuur (het onderste deel van de grafiek), route, richting van de troepen en het aantal (nog resterende) manschappen) die aangeboden wordt, uit 1869 laat de verliezen onder de manschappen (breedte van de banen), hun bewegingen (heen bovenste baan, terugtrekking onderste zwarte baan) en de buiten temperatuur tijdens de franse invasie naar Moskou (1812) zien. Zie artikel 'Minard, een terugkerend element' en artikel 'Een interactieve Minard'.

Eind 19e, begin 20e eeuw

In deze periode ontstaan er overal in Europa officiële bureaus voor onderzoek en statistiek. Het belang van numerieke informatie voor handel, industrie, vervoer en sociale planning wordt onderkend. De organisaties die zich bezighouden met het verzamelen, organiseren en analyseren van officiële statistische informatie over bevolking, handel, sociale, politieke en morele zaken verspreiden zich snel over Europa. In Nederland werd in 1894 het Amsterdamse bureau voor Onderzoek en Statistiek opgericht. Het is het oudste statistische bureau van Nederland. Vijf jaar later, in 1899, werd bij Koninklijk Besluit het Centraal Bureau voor de Statistiek opgericht. In Nederland werd er nog hoofdzakelijk gewerkt met tabellen. Frankrijk, Hongarije, Duitsland en Finland werkte al veel meer met grafieken. Zie artikel 'Ontwikkelingen eind 19e, begin 20ste eeuw'. Voor meer informatie over deze periode zie artikel 'Voor het grote publiek' en artikel 'Sociale geografie'.

1950 -1975

Na een stille periode begin 20e eeuw zien we zo rond 1950 een opleving in de ontwikkelingen binnen de data visualisatie. Reden hiervoor was onder andere de ontwikkeling van FORTRAN (The IBM Mathematical FORmula TRANslating System, 1957) een hogere programmeertaal speciaal ontwikkeld voor wetenschappelijke doeleinden. Tegen het einde van deze periode zien we een paar grote technische veranderingen die van grote invloed zijn op de data visualisaties zoals bijvoorbeeld nieuwe software pakketten, nieuwe computertalen, de computermuis, kleurenmonitoren, scanners, plotters. Zie artikel 'Opleving van data visualisatie (1950 -1975)'.

Van 1975 tot nu toe

Deze technologische ontwikkelingen hebben zich sindsdien in hoog tempo doorgezet. Er komen steeds meer interactieve statistische data systemen dankzij. Nieuwe modellen en theorieën voor de directe manipulatie van visuele data analyses (linking, brushing, selection, focusing) worden ontwikkeld. Er ontstaan nieuwe manieren voor het visualiseren van high-dimensional data zoals scatterplot matrix (Tukey, 1981) parallel coördinates plot (Inselberg 1985, Wegman 1990), spreadplots (Young, 1994). Zie artikel 'Van 1975 naar interactieve en 3D visualisaties'.

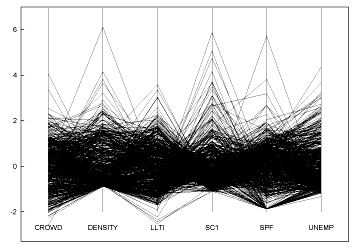

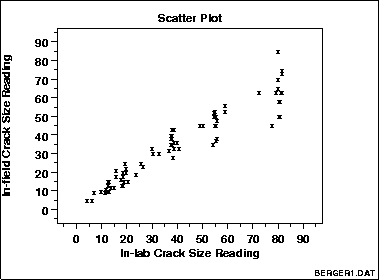

Van links naar rechts: scatterplot matrix, coördinates plot en spreadplot.
